耐高温输送带
发布时间：2021-11-15 17:08
浏览次数：3603

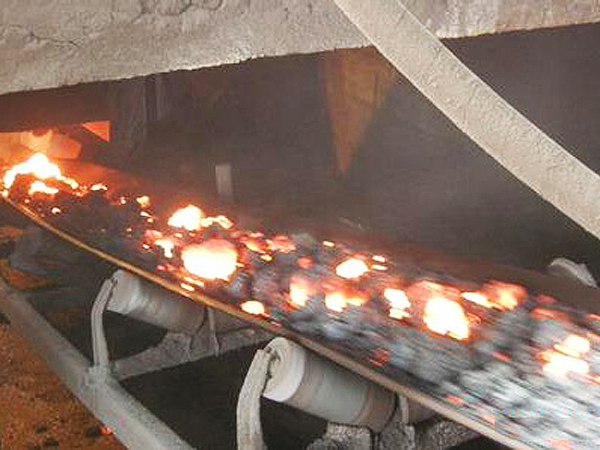

用途：主要用于冶金、建筑等行业，输送烧结矿、焦炭、水泥熟料等高温物料，物料温度不超过800℃，带面温度不超过220℃的条件下使用。
特性：采用三元乙丙橡胶为覆盖层，骨架材料采用国内专用的耐高温帆布，独特的配方设计，解决了因乙丙橡胶饱和度高，粘合性差，层间附着力低的关健问题。具有带体轻，寿命长（约2-4倍），耐热性能好的特点。
物理性能：
层间粘合强度：
耐热(高温)输送带的选用、产品使用注意事项：
1、耐高温输送带的选用：
依据耐热输送带所输送物料的温度、表面结构形状及粘度等参数选择耐热带的类型。如当输送温度为150℃的烧结矿石、焦炭等大块物料，并且物料与带面接触面积较小时，带面温度保持在60－80℃；当输送水泥粉等粘度较小的物料时，物料温度与带面温度相差就很小。
带面温度与耐热带的使用寿命密切相关。直接影响到覆盖胶与芯层、芯层之间的粘合强度、覆盖胶的耐磨性、抗龟裂性等。应在充分调查、测量带表面温度等使用条件后，选择耐热带的类型。
较厚的覆盖胶是保证带子有较长使用寿命的重要条件。建议耐热带的盖胶厚度上胶6－9mm，下胶2－4mm。
2、耐热输送带使用要点：
对整条带的表面温度要连续地、不间断地进行测量、记录和监控，一定要避免不必要的温度升高；
要对物料的胶带进行强制的冷却(最好在合层上用水冲却)；
保持所输送的物料按带宽均匀分布，不过分集中；
防止油的存在，(冷却水中的微量油)对带的破坏超过热本身；
装有热物料的带子，一旦停止运转，应迅速采取措施将热物料卸下；
耐热带的接头最好采用热胶接法。
型号：
Ⅰ型：可耐不大于100℃试验温度，最高短时运行温度150℃，代号T1。
Ⅱ型：可耐不大于125℃试验温度，最高短时运行温度170℃，代号T2。
Ⅲ型：可耐不大于150℃试验温度，最高短时运行温度200℃，代号T3。
Ⅳ型：可耐不大于175℃试验温度，最高短时运行温度250℃，代号T4。
IIV型：可耐不大于200℃试验温度，最高短时运行温度300℃，代号T5。
品种：
分为普通耐热输送带和强力耐热输送带，普通耐热带强力层为涤棉帆布（CC56），强力耐热带强力层为EP（具体又分为EP100 型、EP150型、EP200型、EP250、EP300型、EP350型、EP400型等）。
安全性能 导电性 输送带上下两面的表面电阻平均值≤3X108Ω
燃烧性 全厚度带燃烧自息时间≤3 S
剥去覆盖胶的自息时间≤5 S
滚筒摩擦 全过程滚筒表面温度≤325℃
